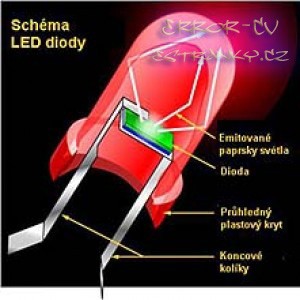

LED diody se moho vyskytovat v mnoha velikostech a lisi se jak tvarem tak svitivosti, barvou nebo jinymi vlastnostmi

Obrazek

_________________________________________________________________________________



Obrazek

_________________________________________________________________________________

 Obrazek



Polarita LED diod 10mm, 5mm a 3mm



_________________________________________________________________________________



LED diody sou pruchozi jen v jednom smeru takze ji musime zapojit takto +12 / +7 / +5V ze zdroje > predradny odpor > Anoda diody > katoda diody > - (gnd) ze zdroje

Predradny odpor musi pred diodami byt kvuli tomu abysme ty diody neodpalili

_________________________________________________________________________________



Zakladni zapojeni diod a vypocet predrandnyho odporu:

Hodnoty proudu (I), proudu ktery muze prochazet diodou (ILED) a napeti ktere se muze na diode maximalne obevit (ULED) se zjisti z programu LEDcalc v sekci download



_________________________________________________________________________________

jedna ledka s odporem

Rv = (Ucelkové - ULED) : ILED



_________________________________________________________________________________

seriovy

Obrazek

Rv = (Ucelkové - (ULED1+ULED2+ULED3+ULED4)) : I



_________________________________________________________________________________

paralelni

Obrazek

Rv = (Ucelkové - (ULED1+ULED2+ULED3+ULED4)) : I



_________________________________________________________________________________

nebo serioparalelni

Obrazek

Rv = (Ucelkové - ULED) : (ILED1+ILED2+ILED3+ILED4)
