Nejdrive se rozhodnete z ceho si chcete tento fake neon vyrobit. Jestli z nejaky tuby od propisky, termograficky laminovaci folie, obalu na sesit nebo neceho jinyho.

Osobne bych doporucoval tu termografickou laminovaci folii i kdyz je problem ji sehnat a jeste ji srolovat do potrebneho tvaru, ale vysledek stoji za to.

Co k tomu budeme potrebovat??? :

  1. 2 x LED diodu (supersvitivou, barva je na vas)
  2. Odpory (jejich hodnotu zjistite z LEDcalc )
  3. 1 x molex (4pin) kluk
  4. nejakej drat (nejlepe licna, delka je na vas), izolacni paska
  5. to do ceho to date (laminovaci folie, obal na sesit, tuba z propisky, hadicka)



Fake neon z folie:

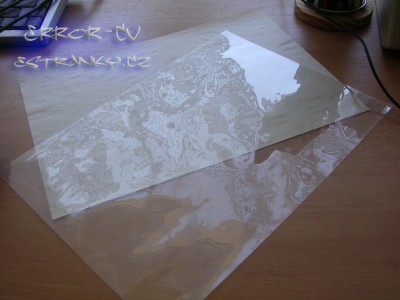

zde teda foto ty folie

Obrazek



Termograficka laminovaci folie se da koupit skoro v kazdym lepsim papirnictvi.

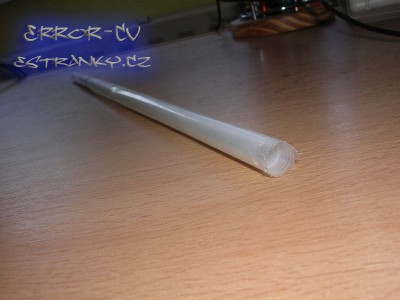

Takze budete ji muset srolovat. Da vam to zabrat protoze to neni zadna sranda (folie se k sobe lepi), rekl bych ze tak napotreti by se vam to mohlo uz povict pokud nejste zrovna nejak moc sikovny nebo si nekoho nevyhledate na pomoc :). Po srolovani ji slepte trema malejma kouskama izolepy na koncich a uprostred.

Obrazek



nyni se rozhodnete zda budete chtit udelat zapojeni diod SERIOVE nebo PARALELNE.

Po tom co se rozhodnete staci kdyz uz jen spajite soucastky s kablikem dohromady podle uvedenyho shematu (Jedna rada: Pokud chcete mit kablik dany tak natesno aby za neonem nebyl videt tak to pajejte primo na nandany folii. Privodni kablik si udelejte dostatecne dlouhej aby ste s nim dosahli na privod od zdroje). Pripajene casti nejlepe zalepte tavnou pistoli nebo zaizolujte izolacni paskou. Molex si udelejte tak aby se vam ty dva konektory zapojovaly na 12V a zem v konektorech od zdroje.

Obrazek

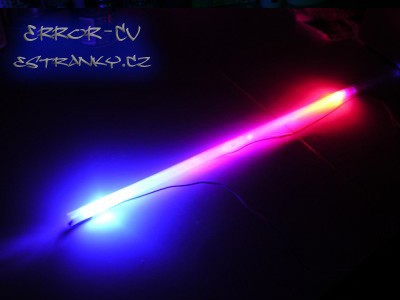

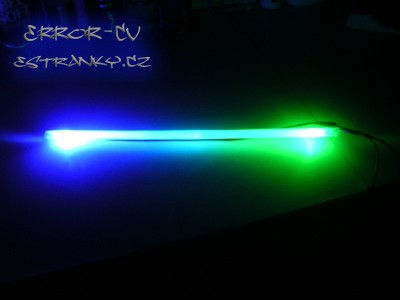

Tak a tady foto jaky si muzete napriklad zvolit barvy neonu.

Obrazek

Obrazek

Obrazek



Fake neon z propisky:

Co se tyce ostatnich zpusobu tak neon z propisky ma celkem hodne lidi a z tech par zpusobu co sem zatim videl a udelal tak osvetluje nejmin. Dela se na nekolik zpusobu bud obyc. Tj ze se jen diody daji do tuby a necha se to byt nebo se plni vodou (ovsem zde se musi vsechno poradne utesnit aby voda pote nevytekla do PC), nebo zbrouseny smirkem a pote zmatneny skrobovou vodou.

Tubu z propisky si muzete budto u hrotu uriznout, hrot otocit a zasunout do propisky, nebo jen odriznout a maly odriznuty konec vyhodit. to je jen na vas.

Obrazek



a ted par fotek jak to vypada:

Obyc:

Obrazek



Brouseny:

Obrazek





Fake neon z hadicky:

na tento neon staci jen obycejna hadicka o prumeru 5mm ktera se da koupit v kazdym baumaxu nebo baumarktu.

Obrazek



Je na vas jak dlouhej ten neon chcete rozhodne si nejdriv vyzkousejte kam az to diody prosvitej tak aby to nejak vypadalo. Neon se muze nechat jen tak nebo se znovu naplnit vodou a zalepit. Ja sam sem to zkousel jen kvuli tomuto navodu takze o tom nic moc nevim jen to ze z celkovyho osvetlovani vysel tenhle neon jako druhej po lam. folii protoze je ta hadicka vic pruhledna nez folie a tudiz diody osvetluji o neco vic nez jeden bod. A dale pak ze se neda narovnat bez nejakyho uchyceni.

Obrazek



Pro ty co chtej jit fakt uz do extremu sou tu dalsi SCHEMATA pro dvoubarevenej neon u ktereho se daji dalsi barvy rucne prepinat (je to delany jen pro prepinani jedny barvy ale pro vic je to skoro stejny takze se trosku zamyslete a mate to)





Na zaver bych chtel rict ze tyto neony sice plne nenahradi pravy neon (sila osvetleni)ale zase podle me vypadaji zajimaveji sou skoro 5x levnejsi, muzete je libovolne modifikovat a muzete se pochlubit ze v PC nemate osvetleni koupeny v nakym tuningshopu ale ze ste si to vyrobili sami.
