UV LED osvetleni
Dlouhou dobu nepribyl zadnej navod protze mam hafo prace se zarizovanim maturaku a pripravou na maturu, tak ted pridavam aspon jeden navod na UV LED lampicku napajenou pres USB. Tuning to sice moc neni ale hodi se to treba doma nebo na pisemky ve skole.
Co k tomu budeme potrebovat???
- Detsky laser (nebo jak se tomu rika)
- UV LED diodu
- Odpor 470ohmu

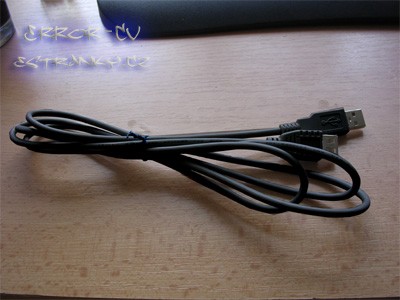

- USB kablik kterej uz nepotrebujete
- cudlik
- UV fixu
Takze jak na to. Nejprve odstrihnete konec USB kabliku pak si ho kus odizolujte at mate jednoduchy pristup k dratkum.
Z nich vyuzijete jen cervenej a cernej zbyly sou datovy takze ty muzete odstrihnout (nemusite pokud budete v budoucnu chtit pouzit kablik na neco jinyho). Dale na cervenej dratek pripajite odpor a cudlik kterej se da vyuzit z vnitrku laseru.
Na konec cudliku pripajite + diody a na - diody pripajite cernej dratek z USB. po napajeni cely zaizolujete paskou.
Z detskyho laseru vyndate tistak kterej nebudete potrebovat ale nechate si v nem ten nastavec na cudlik. Zandate konec USBcka s diodou dovnitr tak aby vam cudlik zapadl primo do nastavce kvuli tomu abyste to mohli zapinat.

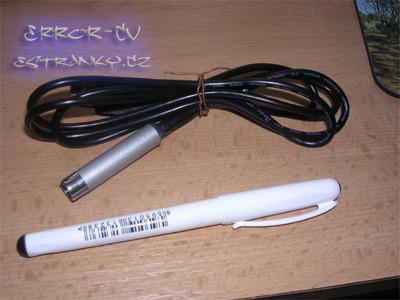

Pak uz jen konec zalepite lepici pistoli aby vam to nevyjizdelo ven sezenete si UV fixu ( ja to sehnal v obchode pro elektro ale nektery lidi ji videli i v papirnictvi) a je to pripraveny na pouziti pres PC.
Jak to asi vypada v chodu

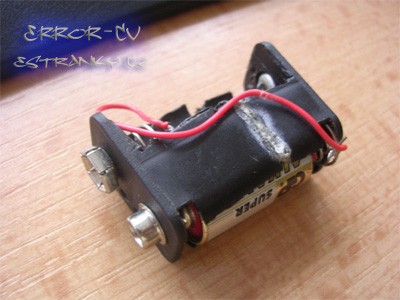

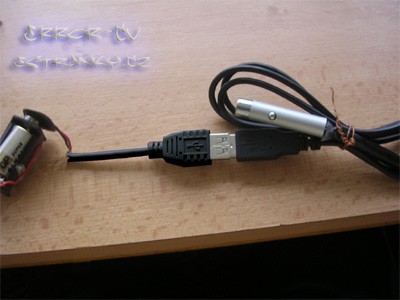

Pro pouzivani i mimo PC pouzijem i odstrihnutou cast z USB na kterou bude primo napajime 6V baterku nebo si udelame (nevim jak se tomu rika) drzak na 6V baterku z drzaku na tuzkovky (+ na cervenej drat, - na cernej)
Tot vse. Jednoduchy a ucelny
